ANHANG für Ausführung Kübel-Wagen BORGWARD-LKW 0,75t gl

Abbau der Verdeckplane
  1. Seitenaufsteckfenster nach oben abziehen! Bei den Türaufsatzfenstern vorher die Druckknöpfe an der Windschutzscheibe lösen!
  2. Befestigungsriemen für Plane lösen! Halteschiene der Plane an der Windschutzscheibe durch Verdrehen nach unten lösen und Plane nach hinten aufrollen! (Abb. 6)
  3. Haltebolzen von Spriegel I (Fahrerraum) herausziehen und Spriegel nach unten schieben.
  4. Planenspriegel II und III (Kübel) nach oben herausziehen und zusammenklappen! Spriegel III zerlegen!

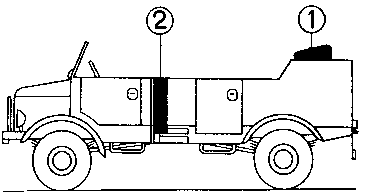

Verstauen der Verdeckteile (Abb. 20)

Abb. 20
  1. Die zusammengeklappten Verdeckspriegel unter die Plane legen, - dabei die kurzen Aufsteckseiten an den Anschlagwinkeln anliegen lassen, damit ein seitliches Verrutschen vermieden wird. Halteriemen über Plane führen und fest anziehen!
  2. Fensteraufsätze in den hinter dem Kübelvordersitz befindlichen freien Raum verstauen!

Aufbau der Verdeckteile
Abb. 21
Abb. 22
  1. Verdeckspriegel I herausziehen und durch Vorsteckbolzen sichern!
  2. Verdeckspriegel I~ und III auseinanderklappen und an den Bordwänden einsetzen.

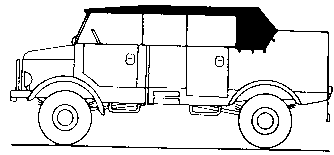

  3. Plane nach vorn entrollen, an der Windschutzscheibe anklemmen und durch Halteriemen befestigen. (Abb. 21)

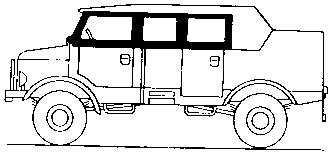

  4. Aufsteckfenster auf Türen und Bordwände aufsetzen. Türaufsätze an Windschutzscheibe durch Druckknöpfe befestigen! (Abb. 22)

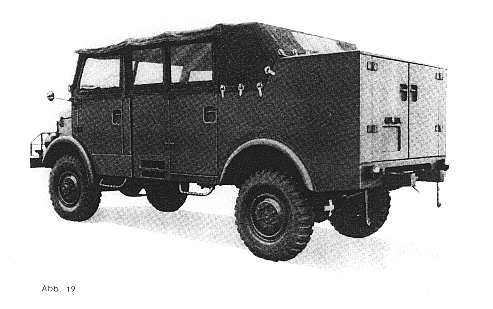

Abb. 19
